Jaringan VLAN (Metode konfigurasi cepat)

     Assalamuallikum Wrwb, selamat datang kembali temen-temen. Kali ini saya akan memberika trik baru bagaimana cara konfigurasi VLAN, seperti posting saya sebelumnya yang membuat jaringan VLAN, tapi di postingan ini akan di jelaskan cara konfigurasi VLAN dengan cepat dan simpel untuk keperluan yang memang harus di percepat dalam konfigurasi VLAN.
     Langsung saja kita akan konfigurasi VLAN dengan teknik konfigurasi sedikit berbeda dari sebelumnya, langkah pertama yang harus di perhatikan adalah seperti biasa yaitu :

Perangkat Nyata :

1. Laptop atau PC
2. OS Windows atau Linux (Sesuaikan dengan OS temen-temen gunakan)

Perangkat Simulasi CISCO Packet Tracer :

1. Switch (1 Unit tipe switch yang di gunakan terserah temen-temen)
2. PC atau Laptip (5 PC dan 5 PC)
3. Kabel Console to RS 232
4. Kabel UTP tipe Straight Cable

     Setelah beberapa hal di atas sudah tersedia dan sudah di siapkan juga di CISCO Packet Tracer, kemudian sekarang kita akan melakukan prakteknya, lakukan dan perhatikan dengan baik ya.. karena caranya simpel dan mudah, Ok kita mulai :

1. Langkah Pertama

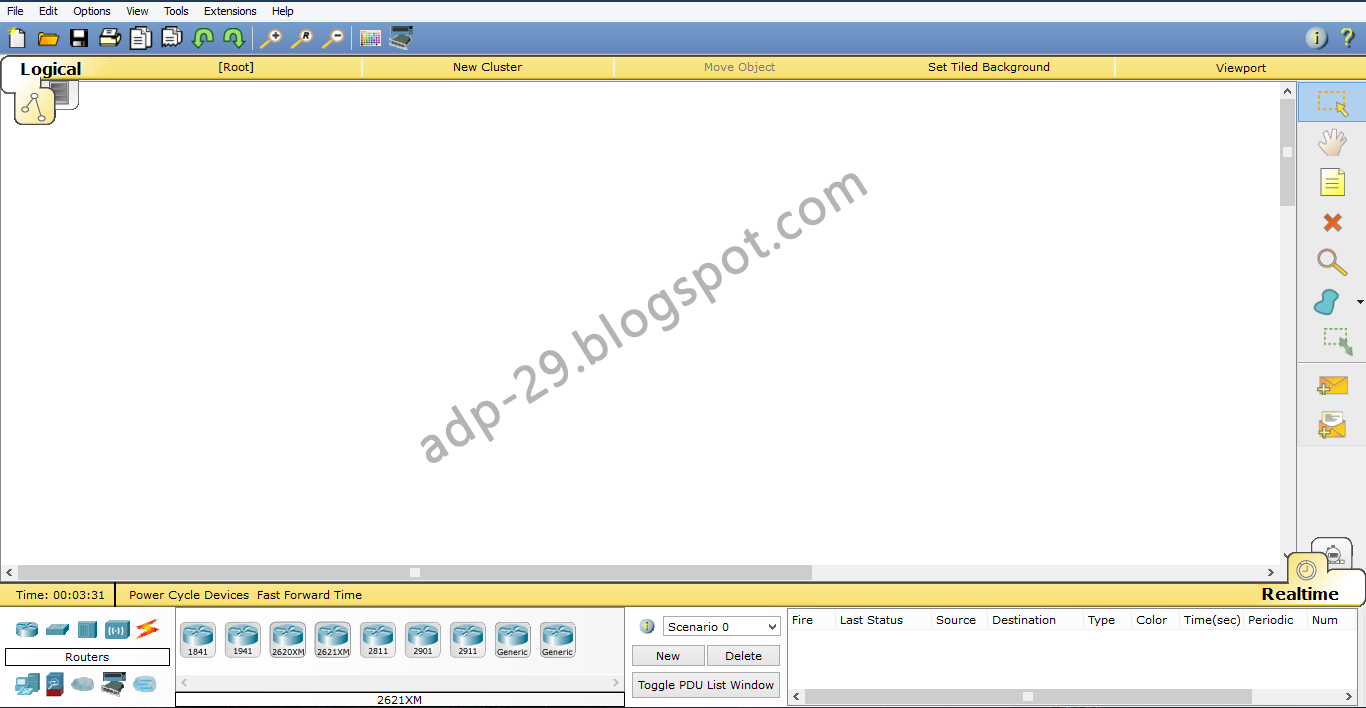

     Siapkan dan buka Packet Tracer yang temen-temen gunakan, temen-temen bisa menggunakan packet tracer versi berapapun tergantung yang temen-temen gunakan namun alangkah baiknya lebih baik gunakan versi packet tracer yang terbaru, disini saya menggunakan CISCO Packet Tracer Student versi 6.1.0 untuk windows. Tampilan awal Packet Tracer saya seperti gambar dibawah ini :

Gambar 1.1

Gambar 1.1 adalah tampilan awal CISCO Packet Tracer saya.

2. Langkah Kedua

     Kemudian setelah temen-temen sudah menyiapkan Packet Tracernya, kemudian langkah selanjutnya adalah siapkan satu buah unit Switch dan 10 buah unit PC yang di pasang dengan 2 kelompok yaitu 5 PC dan 5 PC untuk di gunakan sebagai VLAN, Lihat gambar di bawah ini cara pemasangan switch dan PC nya :

Gambar 1.2

     Perhatikan gambar di atas, ada dua unit LAN yaitu LAN A dan LAN B dan masing-masing LAN memiliki 5PC, kemudian 1 unit Switch di gunakan untuk membuat LAN A dan LAN B yang kita akan buat, kemudian langkah selanjutnya adalah menghubungkan masing-masing PC dengan kabel UTP dan console untuk konfigurasi VLAN dan menghubungkan PC menjadi satu jaringan dalam 1 Switch yang belum di konfigurasi.

3. Langkah Ketiga

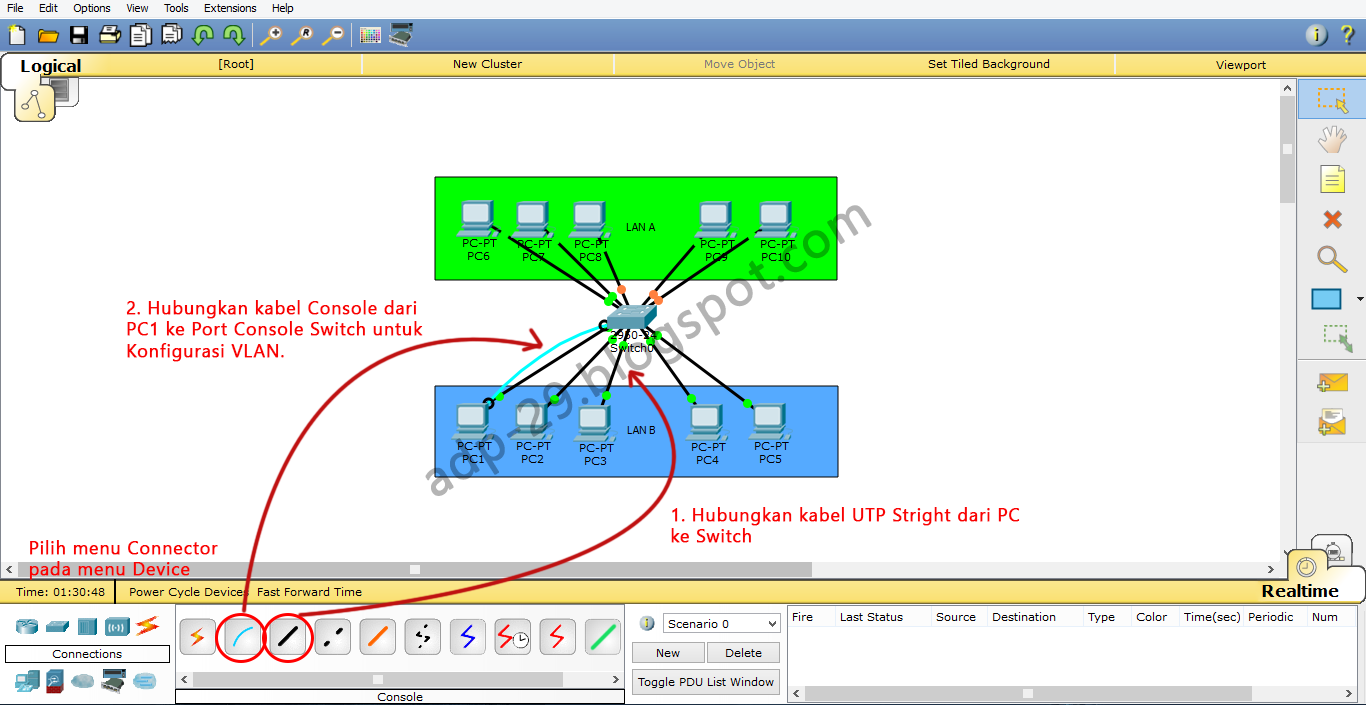

     Menghubungkan atau instalasi dengan kabel agar saling terhubung satu sama lain, lihat baik-baik ya temen-temen instalasi kabelnya seperti gambar di bawah ini:

Gambar 1.4

Urutan Port PC dan Port Switch dari Gambar 1.4

1. PC1 port(FastEthernet0) = Switch port(FastEthernet0/1)
2. PC1 port(FastEthernet0) = Switch port(Console)
3. PC2 port(FastEthernet0) = Switch port(FastEthernet0/2)
4. PC3 port(FastEthernet0) = Switch port(FastEthernet0/3)
5. PC4 port(FastEthernet0) = Switch port(FastEthernet0/4)
6. PC5 port(FastEthernet0) = Switch port(FastEthernet0/5)
7. PC6 port(FastEthernet0) = Switch port(FastEthernet0/6)
8. PC7 port(FastEthernet0) = Switch port(FastEthernet0/7)
9. PC8 port(FastEthernet0) = Switch port(FastEthernet0/8)
10. PC9 port(FastEthernet0) = Switch port(FastEthernet0/9)
11. PC10 port(FastEthernet0) = Switch port(FastEthernet0/10)

     Dari Gambar 1.4 bahwa kabel Console kita gunakan untuk melakukan konfigurasi VLAN dengan menggunakan PC1, kemudian untuk PC yang lainnya sebagai host untuk konfigurasi VLAN. Setelah semua kabel UTP Stright dan Console sudah kita pasang, sekarang kita akan melakukan konfigurasi VLAN di PC1.

4. Langkah Keempat

     Langkah selanjutnya adalah kita akan melakukan konfigurasi VLAN Menggunakan PC1, dimana caranya adalah :

1. Klik Icon PC1
2. Kemudian pilih menu Desktop
3. Lalu buka icon menu Terminal
4. Selanjutnya klik OK.
5. Maka keluar tampilan command Terminal, lalu tekan "Enter" pada keyboard
6. Maka tampilan awal command adalah seperti berikut ini "Switch>"

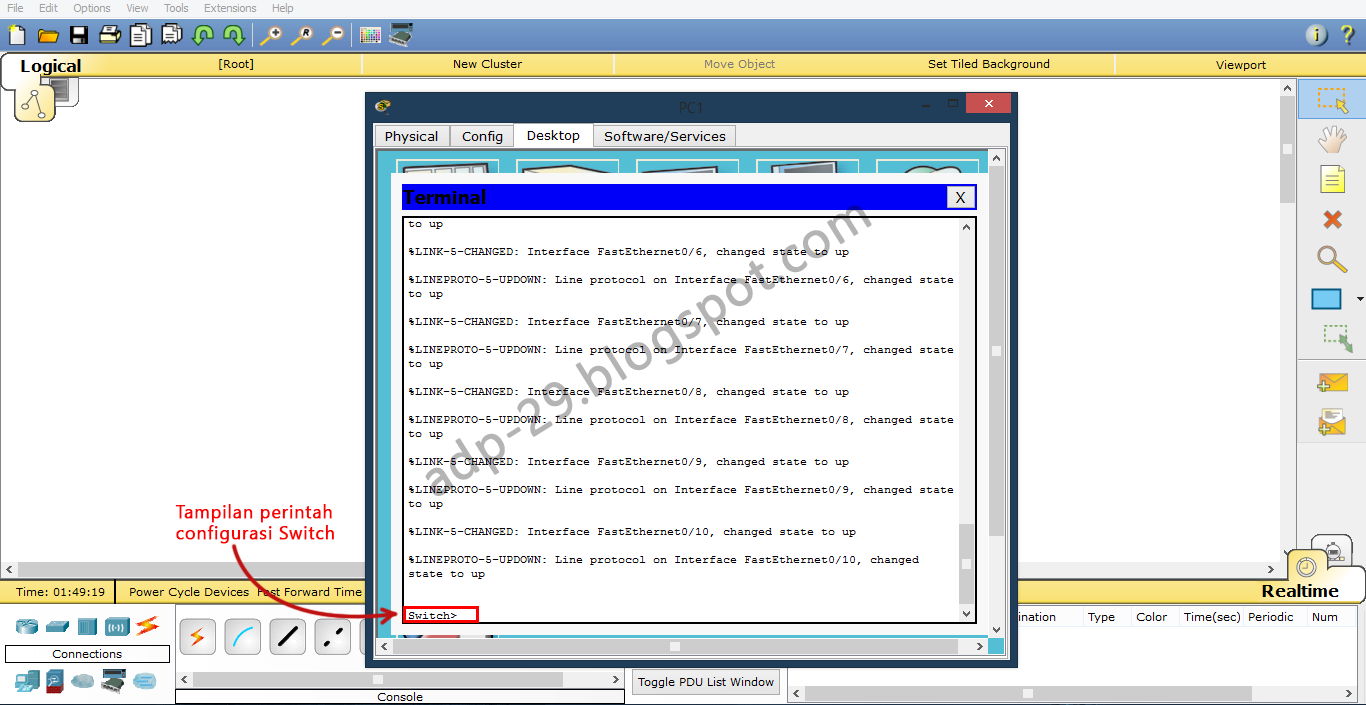

Maka akan tampil seperti Gambar 1.5 berikut ini:

Gambar 1.5

     Lalu, kemudian kita akan membuat sebuah VLAN yaitu LAN A dan LAN B dengan contoh seperti berikut :

LAN A = name LAN_A vlan 2

LAN B = name LAN_B vlan 3

PC1 s/d PC5 = vlan 2

PC6 s/d PC10 = vlan 3

     Setelah kita sudah menentukan konsep seperti di atas sekarang kita melakukan konfigurasi perintah VLAN, ikuti langkah-langkah berikut ini :

Switch> enable

Switch# vlan database

Switch (vlan)# vlan 2 name LAN_A

Switch (vlan)# vlan 3 name LAN_B

Switch (vlan)# exit

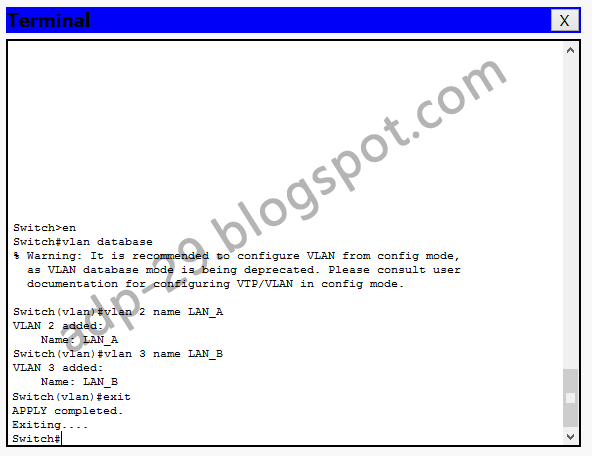

Tampilan Screnshoot :

Gambar 1.6

Setelah mengetikkan perintah di atas, selanjutnya, ketik perintah berikut

Switch# show vlan

Screenshoot :

Gambar 1.7

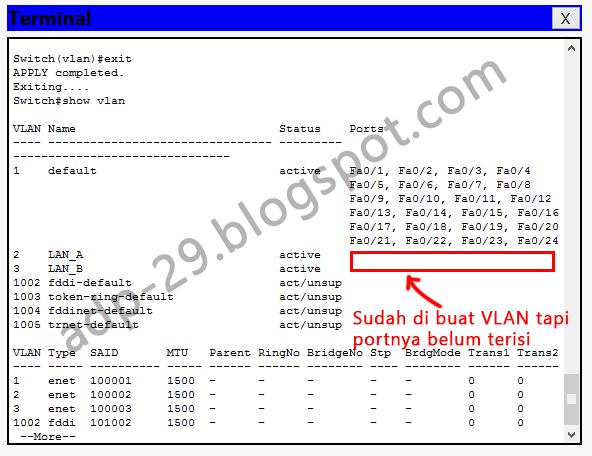

     Pada Gambar 1.7 konfigurasi VLAN sudah kita buat tapi alokasi port yang akan kita jadikan VLAN belum kita masukkan ke vlan 2 dan vlan 3, karena semua pory yang belum di konfigurasi berada di vlan 1, jadi kita akan mengalokasikan beberapa port yang sudah kita atur ke vlan 2 dan vlan 3, dengan urutan sebagai berikut :

VLAN 1 Name LAN_A = Ports Switch Fa0/1 sampai Fa0/5

VLAN 2 Name LAN_B = Ports Switch Fa0/6 sampai Fa0/10

Setelah sudah kita atur sekarang temen-temen ikuti perintah konfigurasi berikut ini :

Switch# conf t

Switch (config)#int ra fa0/1-5

Switch (config-if-range)# switchport mode access

Switch (config-if-range)# switchport access vlan 2

Switch (config-if-range)# exit

Switch (config)# int ra fa0/6-10

Switch (config-if-range)# switchport mode access

Switch (config-if-range)# switchport access vlan 3

Switch (config-if-range)# exit

Switch (config)# exit

Switch#

Screenshoot :

Gambar 1.8

     Port Switch telah di alokasikan ke VLAN 2 dan VLAN 3, coba kita lihat tampilannya dengan perintah berikut ini:

Switch# show vlan

Screenshoot :

Gambar 1.9

Setelah tahap konfigurasi selesai maka, langkah selanjutnya adalah memasukkan IP Address ke masing-masing host,

5. Langkah Kelima

     Memasukkan IP ke masing-masing PC, disini kita akan mengambil sample IP Private yaitu 192.168.1.0 dengan subnet 255.255.255.0 lihat aturannya di bawah ini :

NetID : 192.168.1.0

HostID : 192.168.1.1 - 192.168.1.254

BroadcastID : 192.168.1.255

Subnetmask : 255.255.255.0

Dengan aturan pemasangan PC sebagai berikut :

1. PC1 = 192.168.1.1
2. PC2 = 192.168.1.2
3. PC3 = 192.168.1.3
4. PC4 = 192.168.1.4
5. PC5 = 192.168.1.5
6. PC6 = 192.168.1.6
7. PC7 = 192.168.1.7
8. PC8 = 192.168.1.8
9. PC9 = 192.168.1.9
10. PC10 = 192.168.1.10

     Dengan kita memasukan IP Address di atas pada masing-masing PC maka kita dapat mengetahui, apakah antara satu PC dengan PC yang lainnya dapat terhubung ? Hayo jawab temen - temen ...? hehehe, yuk lihat ke tahap selanjutnya....

6. Langkah Keenam

     Langkah selanjutnya adalah tahap pengujian, dalam tahap pengujian ini adalah tahap dimana kita melakukan pengetesan komunikasi antara PC yang ada di LAN A dan PC yang ada di LAN B, dimana jika di lihat dengan IP di atas bahwa jika kita belum melakuakan metode VLAN pada sebuah switch tersebut maka komunikasi pengetesan paket antara PC yang berada di LAN A dapat terhubung dengan PC yang ada di LAN B, namun sebaliknya jika kita sudah menggunakan metode VLAN maka komunikasi yang di lakukan dari PC yang ada di LAN A dengan PC yang ada di LAN B tidak dapat terhubung, lihat gambar di bawah ini.

Gambar 1.10

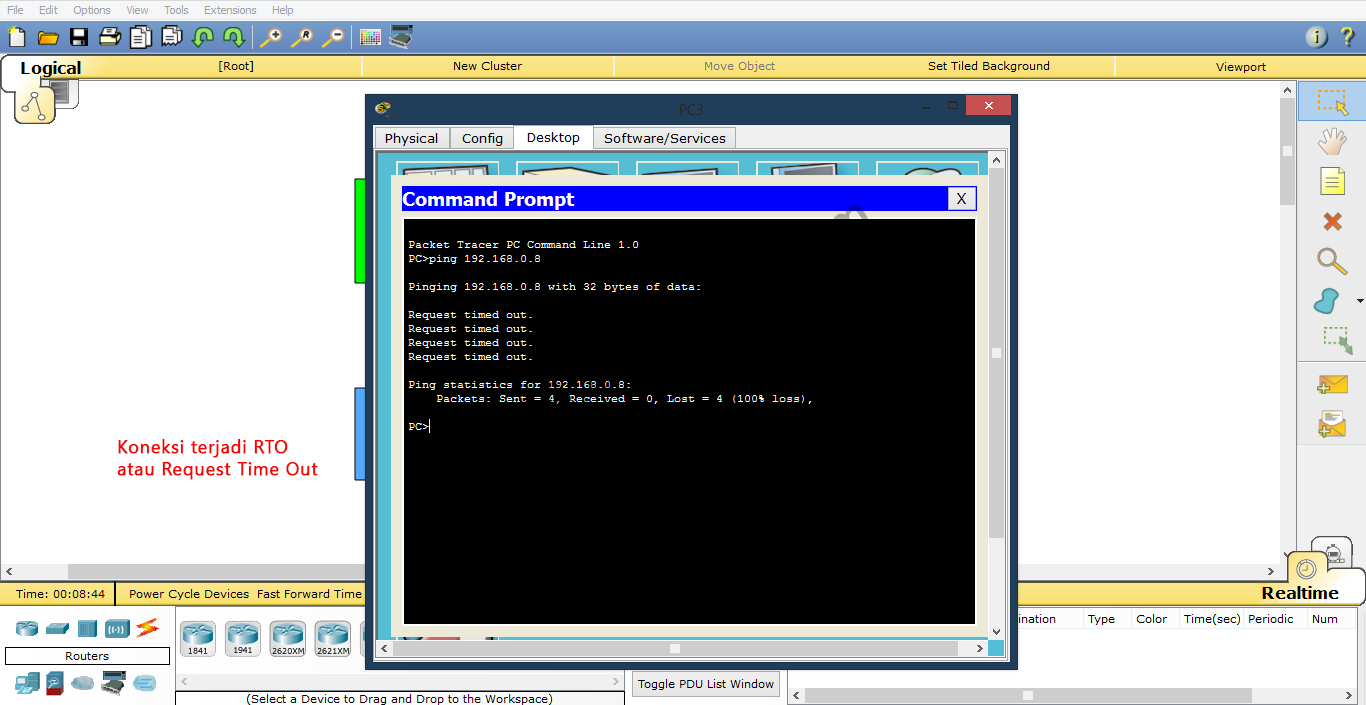

     Pada gambar diatas, telah di lakukan pengetesan dari PC3 ke PC8 dimana kita membuka command promp di PC3 yang ada di LAN B dan ingin berkomunikasi dengan  PC8 yang ada di LAN B dimana kita tidak dapat berkomunikasi atau melakukan tes ping, karena mereka sudah berbeda network secara physical dari sebuah port Switch yang telah di alokasikan, namun dari beberapa PC yang berada di LAN yang sama dapat berkomunikasi langsung dan dapat melakukan file sharing.

     Sudah selesai temen-temen konfigurasi VLAN kita kali ini, simpel kan...? heheh, iya mungkin sampai disini dulu temen-temen penjelasan dari postingan saya, masih banyak pembelajaran dan pengetahuan di blog saya, kunjungi terus blog saya untuk mencari pembelajaran dan info menarik seputar teknologi. Mungkin jika ada kesalahan dari saya mohon di maafkan dan bisa menyakmpaikan evaluasi berupa kritik dan saran lewat pesan yang sudah tersedia di bawah, terimakasih.
